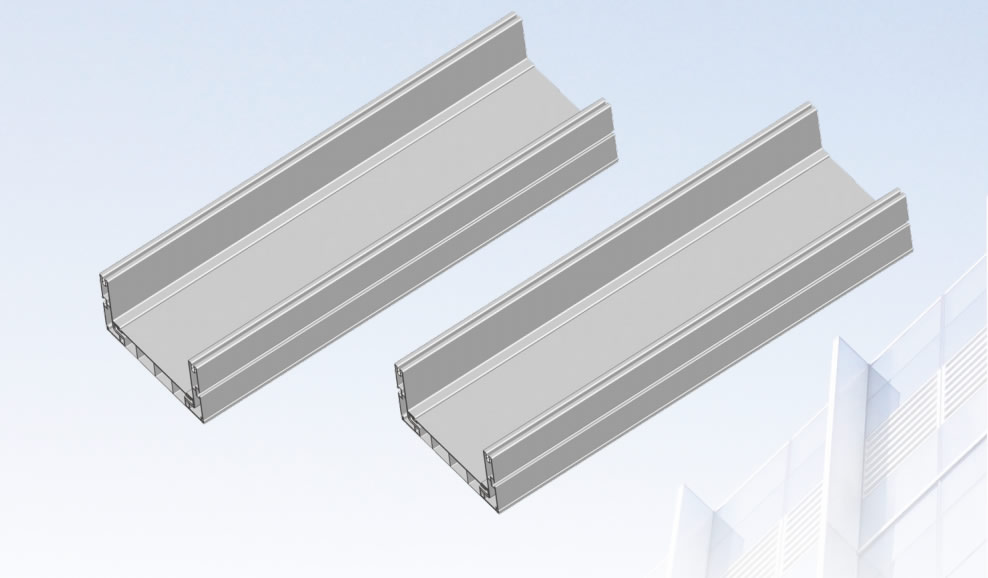

适用范围 XQJ电缆桥架适用于电压在12KV以下的电力电缆，以及控制电缆，照明配线等室内、室外架空电缆沟、隧道的敷设。

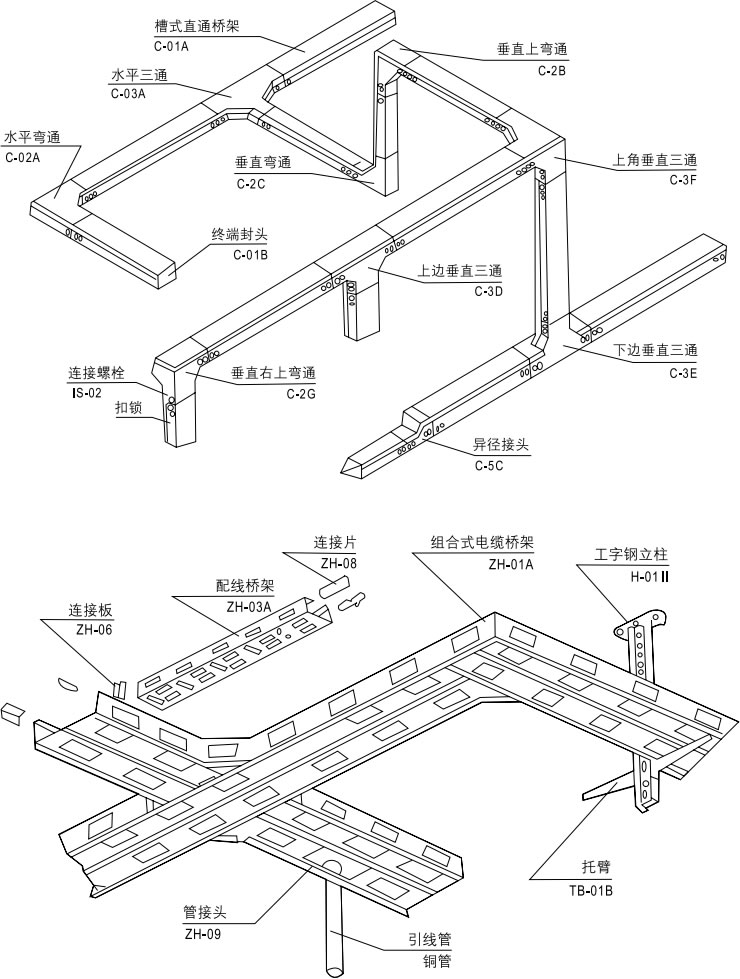

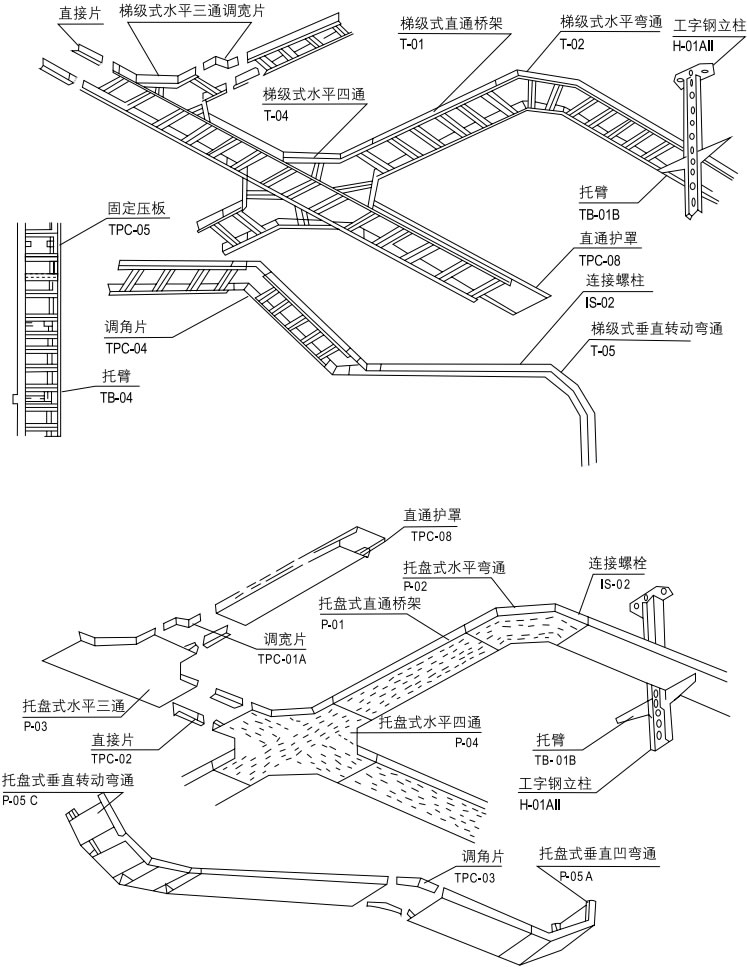

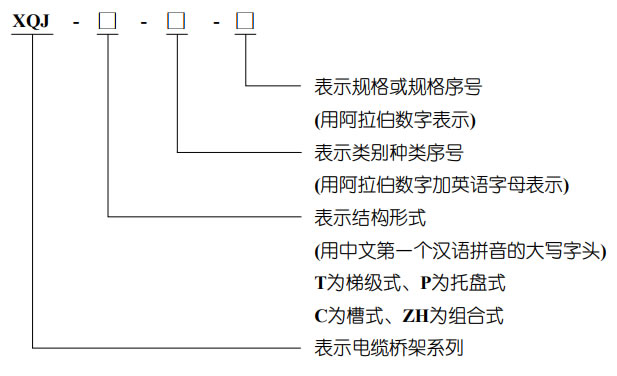

特点与安装 XQJ电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点。 XQJ电缆桥架的安装可因地制宜。可随工艺管道架空敷设；楼板、梁下吊装；室内外墙壁、柱壁、随道、电缆沟壁下的侧装，还可以露天立柱或支墩上安装。 大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。XQJ电缆桥架可水平、垂直敷设、可转角、T字形、十字形分支：可调宽、调高、变径。 电缆桥架型号表示方法
电缆在电缆桥架上的层次安排 电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排列。(见下表)这种排列于屏蔽干扰、电力电缆冷却、例于施工。各层电缆桥架层距离原理：控制电缆≥220mm，动力电缆≥300mm，机械化敷设电缆≥400mm。
|
|
层次 |
电缆用途 |
采用电缆桥架型式及型号 |
电缆桥架断面 |
|
上 ↑ 下 |
计算机电缆 |
带屏蔽罩的槽式或B型组合式电缆桥架 XQJ-C或XQJ-ZH-01B |
|
|
屏蔽控制电缆 |
带屏蔽罩的槽式或B型组合式电缆桥架 XQJ-C或XQJ-ZH-01B |
||
|
一般控制电缆 |
托盘式、A型组合式电缆桥架 XQJ-P、XQJ-ZH-01A |
||
|
低压力电缆 |
梯级式、托盘式、A型组合式电缆桥架 XQJ-T、P、ZH-01A |
||
|
高压动力电缆 |
带护罩梯级式、A型组合电缆桥架 XQJ-T、ZH-01A |
|
电缆桥架的载荷G总的计算： G总=n1 q1+n2q2+n3q3+…… 式中：q1、q2、q3……为各电缆每单位长的重量(kg/m) n1、n2、n3……为相应电缆的根数 G应小于电缆桥架的允许载荷(参数载荷曲线表) 当电缆桥架在室外或带护罩的，还应计入水载和风载等因素。 需要的桥架横截面积 s= S° d = -= S° 40% 40%n 式中：h为电缆桥架净高 |
|
电缆桥架宽度b的计算 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)…… 式中：d1、d2、d3…… n1、n2、n3……为相应电缆直径的根数 K1、K2、K3……为电缆间距(k值最小不应小于d/4) 控制电缆桥架宽度b的计算：(一般电缆桥架的填充率到40%左右) 电缆的总截载面积 s°= n1π ( d21 )2+ n2π ( d22 )2 + …… |
XQJ型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支架跨距；选择电缆桥架的宽度时应留一定的备用空位，以便为今后增添电缆用；当电力电缆和控制电缆较少时，可用同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设；电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下；电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mmz软铜线联接(并联)起来，与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次；电缆桥架装置除需屏蔽装保护罩外，在室外安装时在其顶层加装保护罩，防止日晒、雨淋。对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
|

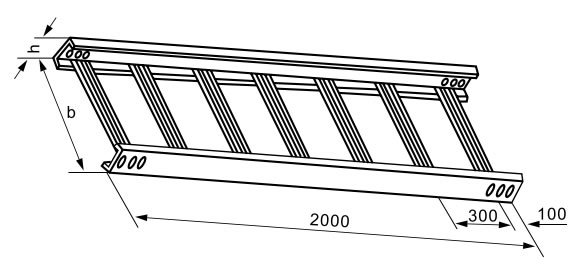

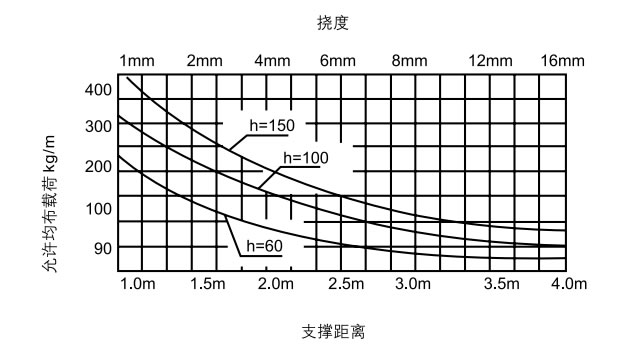

XQJ-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架在不同跨距下最大在允许均布载荷及变形量(见左图) 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注时或按照护罩型号订货、其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、镀漆三种。在重腐蚀环境中可特殊防腐处理。 用户所需梯级电缆桥架加超出本标准范围的品种规格，亦可来图、来函或面洽，我厂尽可能满足您的需要。 |
|
|
|
序号 |
型号 |
b(mm) |
h(mm) |
重量(kg) |
|
1 |
T1-01-6-2 |
200 |
60 |
13.00 |
|
2 |
T1-01-10-2 |
100 |
17.20 |
|
|
3 |
T1-01-15-2 |
150 |
25.80 |
|
|
4 |
T1-01-6-3 |
300 |
60 |
14.20 |
|
5 |
T1-01-10-3 |
100 |
17.70 |
|
|
6 |
T1-01-15-3 |
150 |
26.90 |
|
|
7 |
T1-01-6-4 |
400 |
60 |
22.17 |
|
8 |
T1-01-10-4 |
100 |
26.12 |
|
|
9 |
T1-01-15-4 |
150 |
31.80 |
|
|
10 |
T1-01-6-5 |
500 |
60 |
24.55 |
|
11 |
T1-01-10-5 |
100 |
28.60 |
|
|
12 |
T1-01-15-5 |
150 |
34.20 |
|
|
13 |
T1-01-6-6 |
600 |
60 |
26.90 |
|
14 |
T1-01-10-6 |
100 |
30.90 |
|
|
15 |
T1-01-15-6 |
150 |
31.80 |
|
|
16 |
T1-01-6-8 |
800 |
60 |
30.50 |
|
17 |
T1-01-10-8 |
100 |
33.20 |
|
|
18 |
T1-01-15-8 |
150 |
37.70 |
|
|
||
|
高度h为60、100时，每端各6只连接孔；高度h为150时，每端各12只连接孔；T1-01桥架备有护罩，需配护罩须在订货时按型号说明。 |
|
|
