概述 ZTsee低压开关柜是我公司和施耐德电气公司合作而开发的新型产品，它适用于400Hz以下、额定工作电压690V、额定绝缘电压1000V、额定电流 4000A及以下的电力供配电系统，产品符合GB/T7251.12-2013、IEC60439-1、IEC60509、IEC60947等相关标准，可作为动力配电中心、电动机控制中心、电容补偿及终端配电等电能控制、转换与分配设备使用。ZTsee开关柜适用于发电厂、变电所、工矿企业、民用建筑、基础设施等各个领域。 |
|

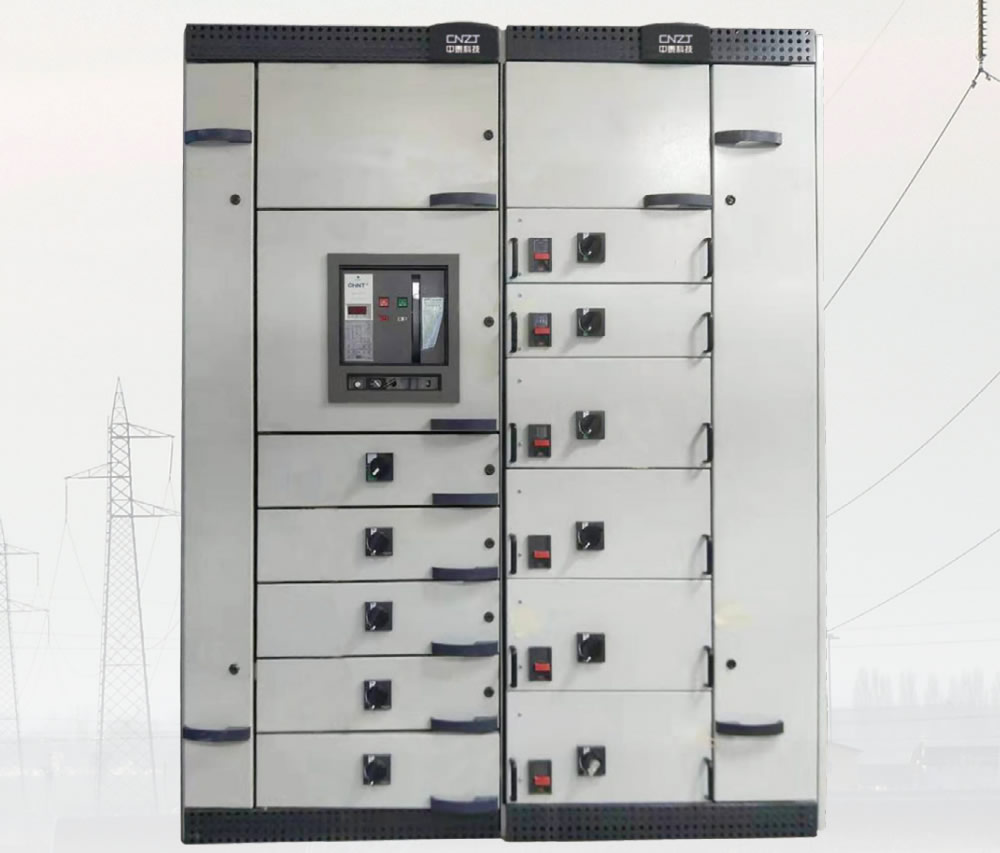

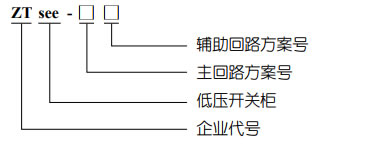

型号含义
|
|
模块化的多功能系统 多功能系列 模块化系统 ● D型：固定式配电柜 ● 标准化的元件 ● Dc型：功率因数补偿柜 ● 快速制造 ● Mf型：固定式马达控制柜 ● 易于修改 ● Mw2型：智能抽屉柜 ● Mx型：抽屉柜 ● Ms型：变频器和软起动器柜 功能性设计 ● 合理化的尺寸和内部布置 ● 减少占地面积 ● 简便的主电路和辅助电路连接 ● 易于安装，升级成本得到控制 |
|
全系列的低压开关柜，满足您的多样化需求 ● 满足高可靠性要求的低压成套设备：配电与电动机控制 ● 模块化结构：满足当地标准、惯例和要求的开关柜 ● 智能化设备：可将包含高级保护和通信功能的元件集成到设备中，用于配电和马达保护 质量、技术先进、服务 在开关柜和开关的设计和制造领域，中泰电气具有的关键技术使其产品质量和技术优势得到保证。 ● 标准化元件的配置缩短了交货和安装的时间 ● 创新化设计、与其它施耐德电气产品方案的一致性可以给每个项目再助一臂之力 ● 中泰的专家与用户的亲密合作保证对用户实地的安装要求进行快速反应及有效的服务 |
中泰的模块化设计可以使安装成本合理化。高质量高可靠性的产品保证了供电的连续性和系统的耐用性。
● 对每项工程的技术规范做出正确的响应
● 安装简便，尺寸和连接优化
● 购置和安装时间得到保证
● 可控制升级或改造的成本
● 标准化和系统的可升级性使维护成本得到控制
|
一般数据 |
|||
|
应用场合 |
配电 |
||
|
电动机控制 |
|||
|
IS( 运行维护指数 ) |
211到333 |
||
|
参照标准 |
IEC 60439-1 IEC 60529 IEC 61439-1&2 IEC 61641 GB7251.1 |
||
|
气候耐受力 |
湿热耐受能力 |
IEC 60068-2-30 |
|
|
干热耐受能力 |
IEC 60068-2-2 |
||
|
低温耐受能力 |
IEC 60068-2-1 |
||
|
盐雾耐受能力 |
IEC 60068-2-11 |
||
|
安装地点 |
室内 |
||
|
环境 |
2 类 |
||
|
机械数据 |
|||
|
电缆进出 |
顶部/底部 |
||
|
接线方式 |
前面/后面 |
||
|
防护等级 |
IP20~54 |
||
|
隔离形式 |
2b/3b/4a/4b |
||
|
连接形式 |
FFF/WWW |
||
|

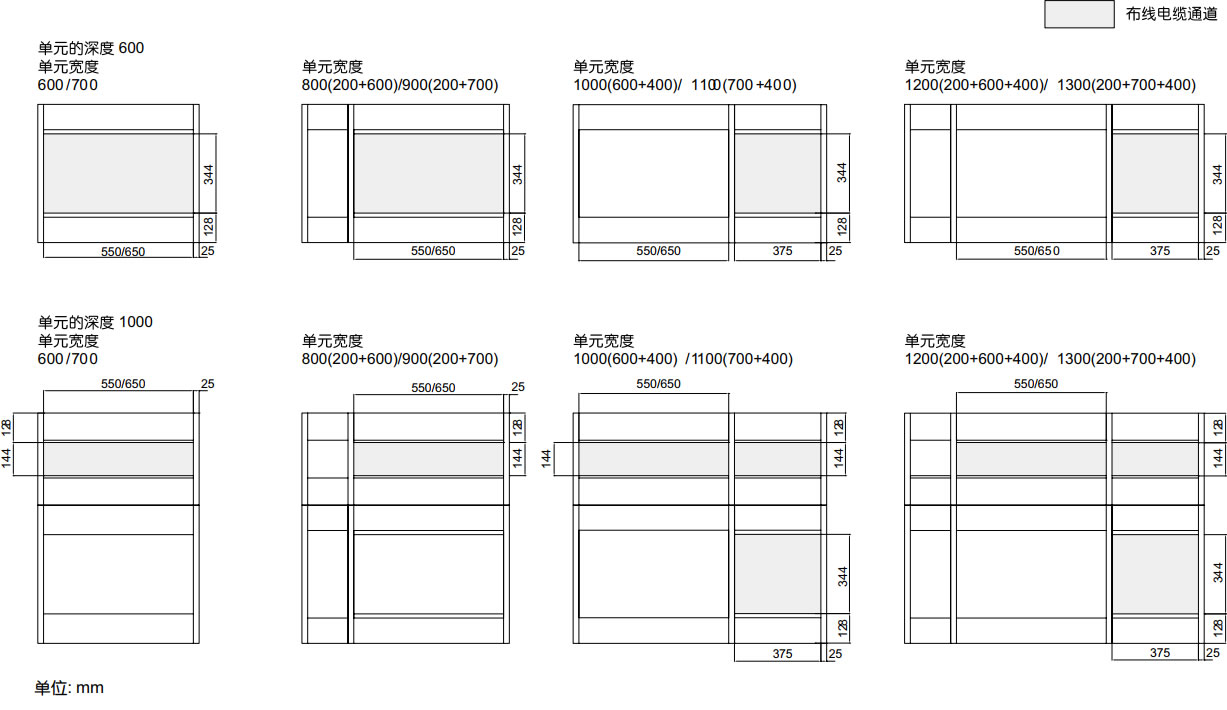

尺寸 (mm) |
高度 |
2200* |
|
|
宽度 |
500/600/700/800/900/1000/1100/1200/1300 |
||
|
深度 |
400/600/1000 |
||
|
每台平均重量 |
650 kg |
||
|
外壳 |
环氧树脂粉末喷涂 > 50μ |
||
|
外壳颜色 |
RAL9002/RAL7016 |
||
|
电气数据 |
|||
|
额定绝缘电压 (Ui) |
1000 V |
||
|
额定工作电压 (Ue) |
400/690V AC |
||
|
额定频率 (F) |
50/60 Hz |
||
|
额定脉冲电压 (Uimp) |
12 kV |
||
|
额定辅助电路电压 |
230 V AC max. |
||
|
过压等级 |
IV |
||
|
污染等级 |
3 |
||
|
水平母线额定值 |
最大到7000A |
||
|
垂直母线额定值 |
最大到3200A |
||
|
水平母线 |
额定短时耐受电流 (Icw/1s) |
30/50/65/85/100 kA |
|
|
额定峰值耐受电流 (Ipk) |
63/105/143/187/220 kA |
||
|
垂直母线 |
额定短时耐受电流 (Icw/1s) |
30/50/65/85 kA |
|
|
额定峰值耐受电流 (Ipk) |
63/105/143/187 kA |
||
|
内燃弧人身保护 IEC 61641 |
85kA 0.5s |
||
|
接地系统 |
TT-IT-TNS-TNC |
||
|
最大进出线开关 |
6300 A |
||
|
最大电动机容量 |
250 kW |
||
