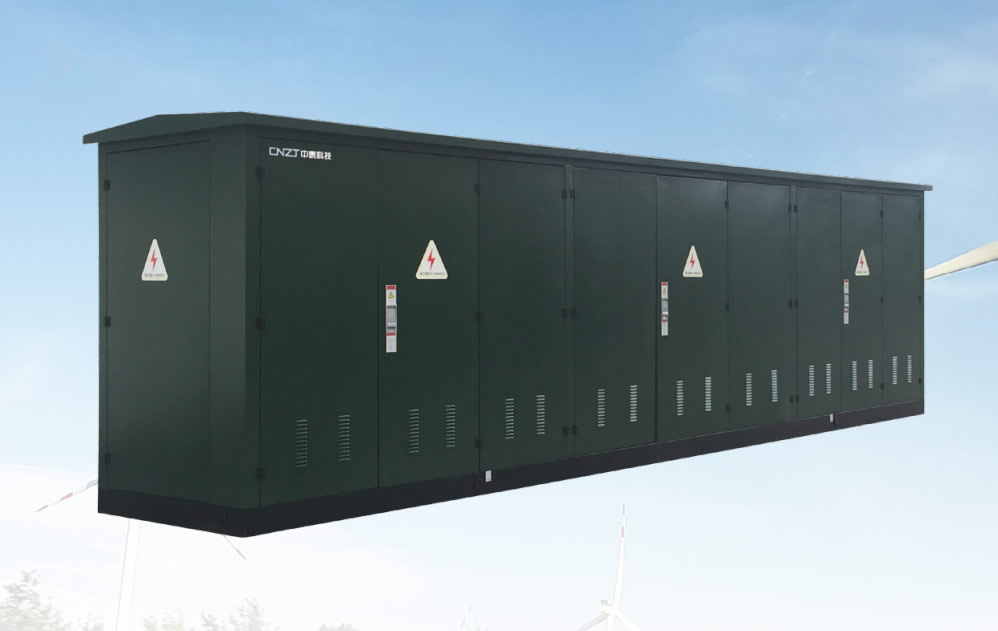

概述 XGW-12户外开闭所是我公司采用国外先进技术，根据我国各区域配电网络 特点和城市配网电缆化改造的实际情况，开发、生产的具有国际一流水准的户外 环网柜，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、 各种建筑物、繁华商业等场所。 正常使用环境
环网柜一般在正常的室内户外条件下运行、服务，符合ICE 60694标准。具体运行极限如下： ● 湿度：平均相对湿度(24小时测量)95%；平均相对湿度(一个月测量)90% ● 安装时无须减压的海拔高度：2000米 ● 风压：不超过700Pa(相当于风速35m/s) ● 地震烈度：不超过8度 ● 安全污秽等级：IV级 ● 防护等级：气箱防护等级IP67；外箱防护等级IP4X |
|

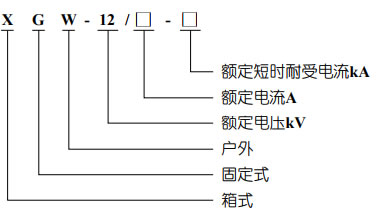

型号含义
执行标准 ● GB 1984-2014 《高压交流断路器》 ● GB/T11022-2011 《高压开关设备及控制设备标准的共用技术要求》 ● GB 3906-2006 《3.6kV~40.5kV交流金属封闭开关设备和控制》 ● GB 3804-2017 《3.6kV~40.5kV高压交流负荷开关》 ● GB 16926-2009 《交流高压负荷开关-熔断器组合电器》 ● DL/T791-2001《户内交流充气式开关柜选用导则》 |
|
序号 |
项目 |
单位 |
负荷开关单元 |
组合电器单元 |
断路器单元 |
|
|
1 |
额定电压 |
kV |
12 |
12 |
12 |
|
|
2 |
绝缘水平 |
1min 工频耐受电压 |
kV |
42/48 |
42/48 |
42/48 |
|
雷电冲击耐受电压 |
75/85 |
75/85 |
75/85 |
|||
|
3 |
额定电流 |
A |
630/1250 |
125 |
630/1250 |
|
|
4 |
额定转移电流 |
|
1700 |
|
||
|
5 |
闭环开断电流 |
630 |
|
|
||
|
6 |
电缆充电开断电流 |
10 |
|
|
||
|
7 |
5% 额定有功负载开断电流 |
31.5 |
|
|
||
|
8 |
接地故障开断电流 |
30 |
|
|
||
|
9 |
接地故障时电缆充电的开断电流 |
17.3 |
|
|
||
|
10 |
额定短路开断电流 |
kA |
|
注 1 |
20 |
|
|
11 |
额定关合能力 |
50 |
注 1 |
50 |
||
|
12 |
额定耐受电流 4S |
20 |
|
20 |
||
|
13 |
额定峰值耐受电流 |
50 |
|
50 |
||
|
14 |
机械寿命 ( 主开关 / 接地开关 ) |
次 |
10000/3000 |
10000/3000 |
10000/3000 |
|
注1：受限于高压熔断器。
● 签订合同前，供需双方应对产品技术参数、技术方案进行确认。
● 签订合同一个月内，制造厂提供基础图，请用户确认。
● 用户要求备品备件和辅助设备的范围和数量应在技术协议或供货合同中明确。
● 用户需要制造厂提供技术培训和安装服务，应在合同中明确。
● 安装于检修使用的通用工具和常用材料，需要用户自备。
● 电缆及电缆终端应要订货时确定其规格、型号，由用户订购。
