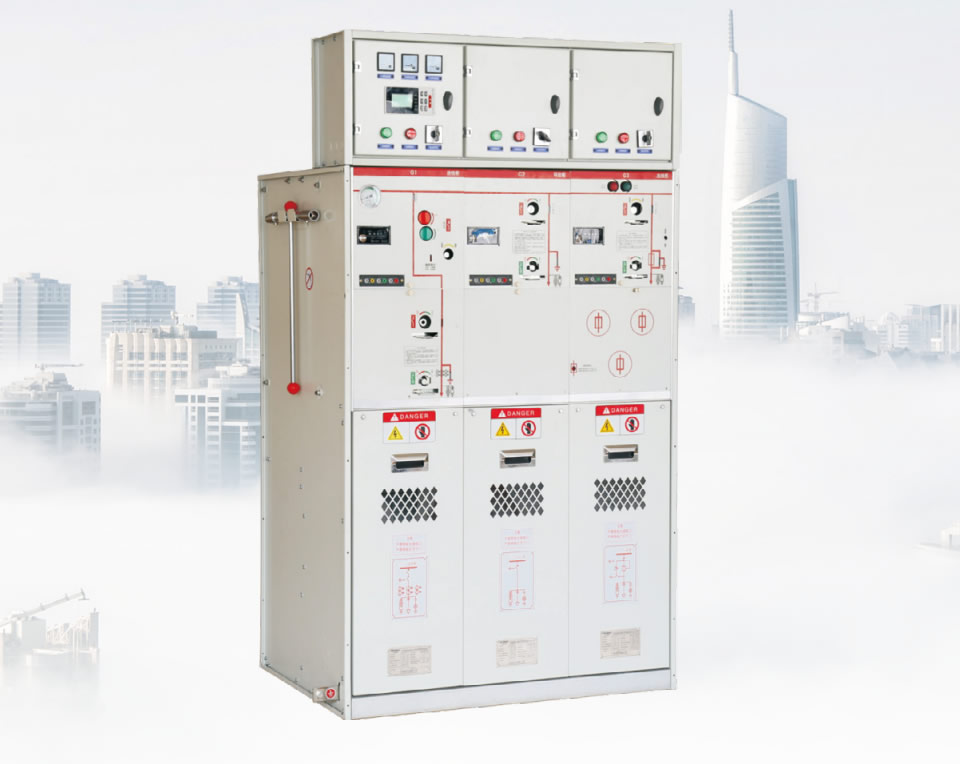

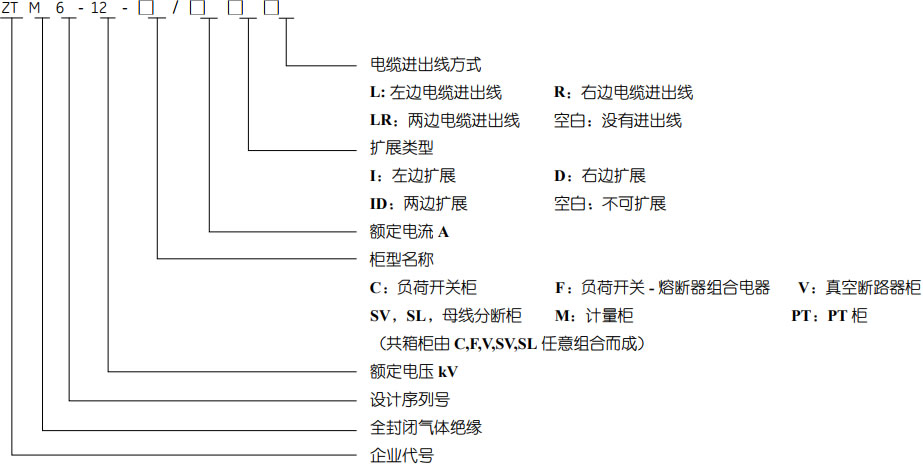

概述 ZTM6-12全封闭全绝缘金属环网开关设备适用于额定电压为12kV、额定频率50Hz的三相交流电缆配电网的环网开关设备，主回路开关(负荷开关、断路器) 引进德国IPT(艾比特)国际电力技术有限公司技术，产品工艺秉承了德国制作工艺严谨、精密的优势，所有部件均采用模块化设计，配置及扩展方案灵活多变，产品结构紧凑，并具有完善的配网自动化方案，对线路进行控制、分段、重构、保护。特别适用于城市住宅小区、工业供电、大型公共建筑、开闭所、工商业区、 农村乡镇等供电负荷大、密度高的地区。使用安全、不受气候影响、安装方便、节省地方、维修少、可靠性和利用率高。按需求可分为：单元式(单回路单气箱)和共箱式(多回路共箱结构)。 |
|
00001. 正常环境条件 ZTM6 一般在正常的室内条件下运行 / 服务。 00001. 环境温度 最高温度+40℃ 最高温度（24小时平均）+35℃ 最低温度 -40℃
●湿度 24小时测量≤95％ 一个月测量≤90％ 海拔高度≤1000米（标准充气气压下）
●颜色 侧板和电缆室前盖板 灰白 |
|
SF6气体绝对压力（20℃表压）1.4bar 年泄露率≤0.2％/年 浸水试验 水下施加 0.3bar 的压力 24kV24 小时 燃弧试验AFLR级 开关室25kA0.5s电缆室25kA0.5s ●防护等级 SF6气室IP67 熔断器筒IP67 开关柜外壳IP4X ●母线 开关柜内母线240mm2Cu 开关柜接地母线160mm2Cu 气室不锈钢壳厚度3.0mm |
|
|
负荷开关 |
负荷开关熔断器 |
真空断路器 |
|
|
额定电压kV |
12 |
12 |
12 |
|
|
额定电流A |
630 |
125 |
630 |
|
|
工频电压kV（对地、相间/断口） |
42/48 |
42/48 |
42/48 |
|
|
雷电冲击耐压kV（对地、相间/断口） |
75/85 |
75/85 |
75/85 |
|
|
额定有功负载开断电流A |
630 |
|
-- |
|
|
额定闭环开断电流A |
630 |
|
-- |
|
|
5%额定有功负载开断电流A |
31.5 |
|
-- |
|
|
额定电缆充电开断电流A |
25 |
25 |
25 |
|
|
额定接地故障开断电流A |
30 |
|
-- |
|
|
额定故障条件下电缆充电开断电流A |
17.4 |
|
-- |
|
|
转移电流A |
|
1750 |
|
|
|
额定短路开断电流kA |
-- |
31.5 |
25 |
|
|
额定短路开断电流开断次数 |
|
|
30 |
|
|
额定短路关合电流峰值 kA |
50 |
80 |
63 |
|
|
（断路器、负荷开关、接地开关） |
||||
|
|
|
|
||
|
额定短时耐受电流、时间 kA/s |
主回路 / 隔离开关 |
20/4 |
|
25/4 |
|
接地回路 |
17.4 |
|
21.7/4 |
|
|
额定峰值耐受电流 kA |
主回路 / 隔离开关 |
50 |
|
63 |
|
接地回路 |
43.5 |
|
5435 |
|
|
机械寿命（次） |
10000 |
10000 |
10000 |
|
|
IP 防护（产品外壳 / 气箱） |
|
IP41/IP67 |
|
|

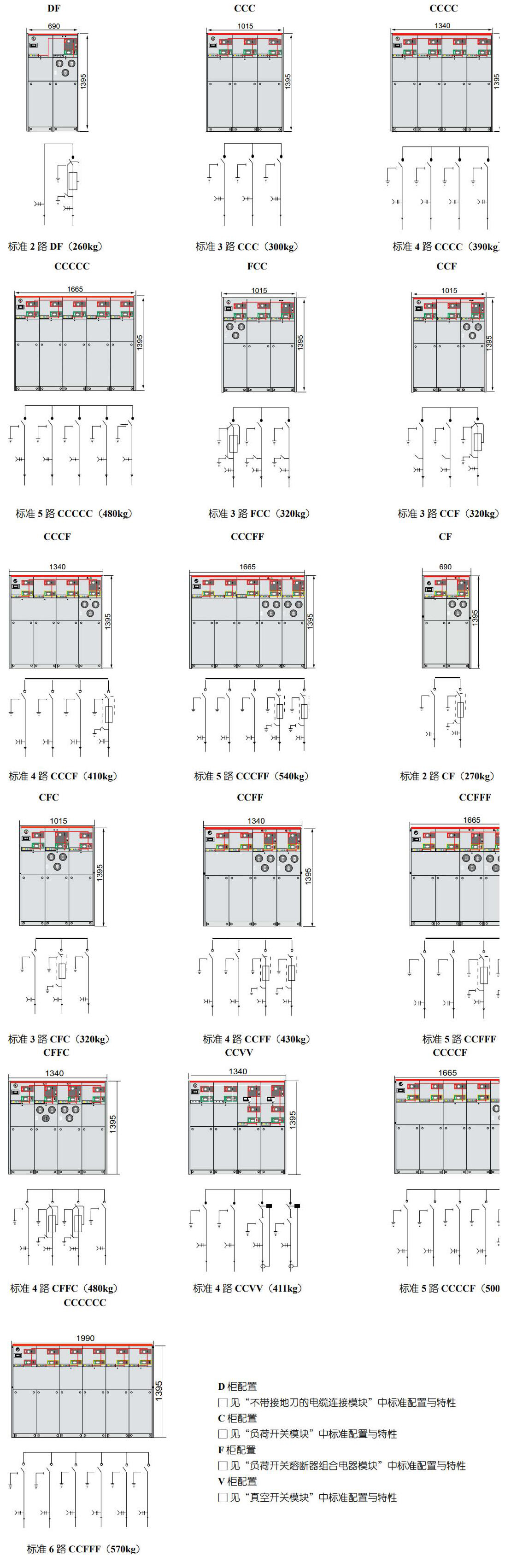

提供以下 16 种参考组合
